初识Seata以及Seata的架构
Seata是 2019 年 1 月份蚂蚁金服和阿里巴巴共同开源的分布式事务解决方案。致力于提供高性能和简单易用的分布式事务服务,为用户打造一站式的分布式解决方案。

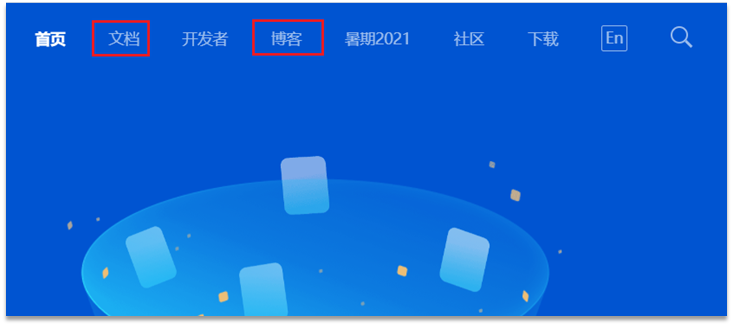

官网地址:http://seata.io/,其中的文档、播客中提供了大量的使用说明、源码分析。

Seata事务管理中三个重要的角色
TC (Transaction Coordinator) - 事务协调者:维护全局和分支事务的状态,协调全局事务提交或回滚。
TM (Transaction Manager) - 事务管理器:定义全局事务的范围、开始全局事务、提交或回滚全局事务。
RM (Resource Manager) - 资源管理器:管理分支事务处理的资源,与TC交谈以注册分支事务和报告分支事务的状态,并驱动分支事务提交或回滚。

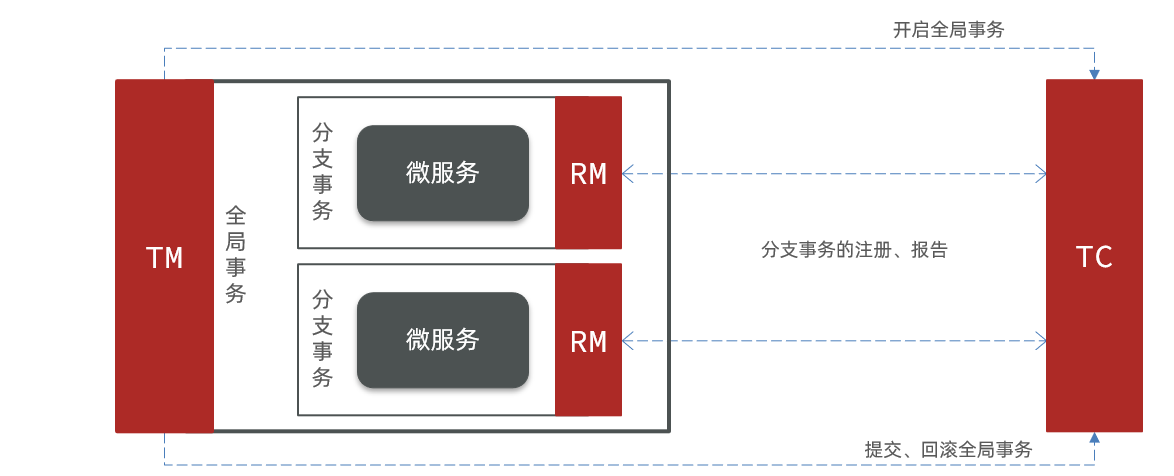

整体的架构如图:

Seata基于上述架构提供了四种不同的分布式事务解决方案:
- XA模式:强一致性分阶段事务模式,牺牲了一定的可用性,无业务侵入
- TCC模式:最终一致的分阶段事务模式,有业务侵入
- AT模式:最终一致的分阶段事务模式,无业务侵入,也是Seata的默认模式
- SAGA模式:长事务模式,有业务侵入
无论哪种方案,都离不开TC,也就是事务的协调者。
seata的部署和集成
部署Seata的tc-server
下载
首先我们要下载seata-server包,地址在http://seata.io/zh-cn/blog/download.html

解压

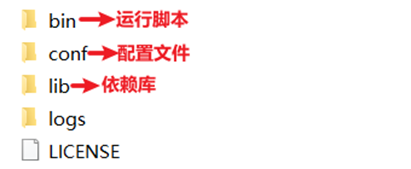

在非中文目录解压缩这个zip包,其目录结构如下:

修改配置

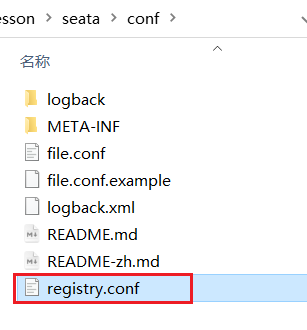

修改conf目录下的registry.conf文件:

内容如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
| registry {
type = "nacos"
nacos {
application = "seata-tc-server" serverAddr = "127.0.0.1:8848" group = "DEFAULT_GROUP" namespace = "" cluster = "SH" username = "nacos" password = "nacos" } }
config {
type = "nacos"
nacos { serverAddr = "127.0.0.1:8848" namespace = "" group = "SEATA_GROUP" username = "nacos" password = "nacos" dataId = "seataServer.properties" } }
|
在nacos添加配置
特别注意,为了让tc服务的集群可以共享配置,我们选择了nacos作为统一配置中心。因此服务端配置文件seataServer.properties文件需要在nacos中配好。

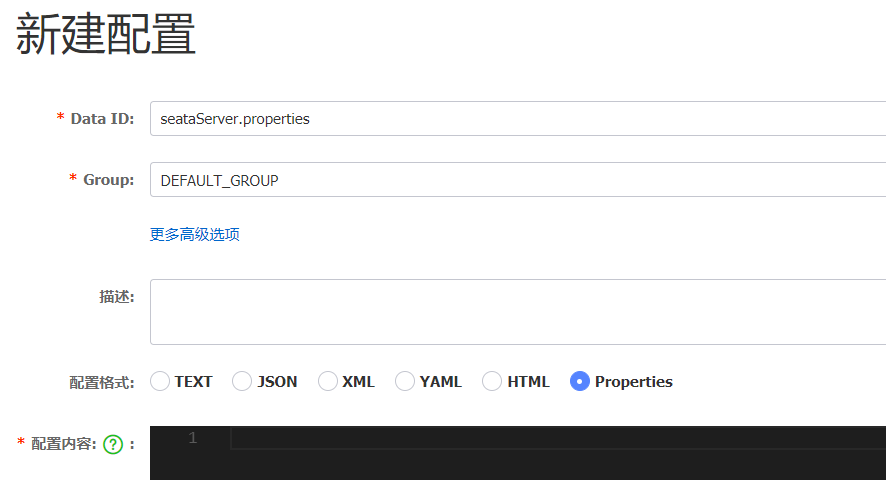

格式如下:

配置内容如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
| store.mode=db store.db.datasource=druid store.db.dbType=mysql store.db.driverClassName=com.mysql.jdbc.Driver store.db.url=jdbc:mysql://127.0.0.1:3306/seata?useUnicode=true&rewriteBatchedStatements=true store.db.user=root store.db.password=123 store.db.minConn=5 store.db.maxConn=30 store.db.globalTable=global_table store.db.branchTable=branch_table store.db.queryLimit=100 store.db.lockTable=lock_table store.db.maxWait=5000
server.recovery.committingRetryPeriod=1000 server.recovery.asynCommittingRetryPeriod=1000 server.recovery.rollbackingRetryPeriod=1000 server.recovery.timeoutRetryPeriod=1000 server.maxCommitRetryTimeout=-1 server.maxRollbackRetryTimeout=-1 server.rollbackRetryTimeoutUnlockEnable=false server.undo.logSaveDays=7 server.undo.logDeletePeriod=86400000
transport.serialization=seata transport.compressor=none
metrics.enabled=false metrics.registryType=compact metrics.exporterList=prometheus metrics.exporterPrometheusPort=9898
|
==其中的数据库地址、用户名、密码都需要修改成你自己的数据库信息。==
创建数据库表
特别注意:tc服务在管理分布式事务时,需要记录事务相关数据到数据库中,你需要提前创建好这些表。

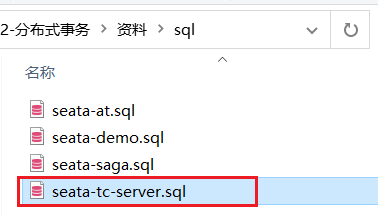

新建一个名为seata的数据库,运行课前资料提供的sql文件:

这些表主要记录全局事务、分支事务、全局锁信息:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45
| SET NAMES utf8mb4; SET FOREIGN_KEY_CHECKS = 0;
-- ---------------------------- -- 分支事务表 -- ---------------------------- DROP TABLE IF EXISTS `branch_table`; CREATE TABLE `branch_table` ( `branch_id` bigint(20) NOT NULL, `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL, `transaction_id` bigint(20) NULL DEFAULT NULL, `resource_group_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `resource_id` varchar(256) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `branch_type` varchar(8) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `status` tinyint(4) NULL DEFAULT NULL, `client_id` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `gmt_create` datetime(6) NULL DEFAULT NULL, `gmt_modified` datetime(6) NULL DEFAULT NULL, PRIMARY KEY (`branch_id`) USING BTREE, INDEX `idx_xid`(`xid`) USING BTREE ) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;
-- ---------------------------- -- 全局事务表 -- ---------------------------- DROP TABLE IF EXISTS `global_table`; CREATE TABLE `global_table` ( `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL, `transaction_id` bigint(20) NULL DEFAULT NULL, `status` tinyint(4) NOT NULL, `application_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `transaction_service_group` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `transaction_name` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `timeout` int(11) NULL DEFAULT NULL, `begin_time` bigint(20) NULL DEFAULT NULL, `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL, `gmt_create` datetime NULL DEFAULT NULL, `gmt_modified` datetime NULL DEFAULT NULL, PRIMARY KEY (`xid`) USING BTREE, INDEX `idx_gmt_modified_status`(`gmt_modified`, `status`) USING BTREE, INDEX `idx_transaction_id`(`transaction_id`) USING BTREE ) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;
SET FOREIGN_KEY_CHECKS = 1;
|
启动TC服务
进入bin目录,运行其中的seata-server.bat即可:

启动成功后,seata-server应该已经注册到nacos注册中心了。

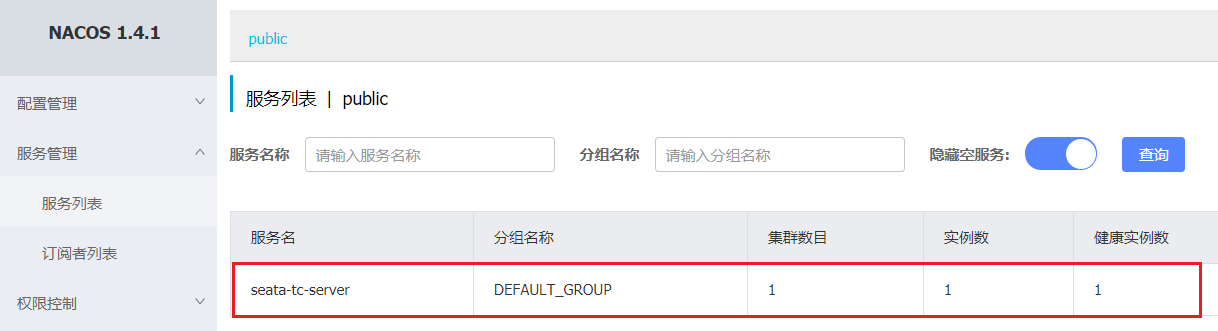

打开浏览器,访问nacos地址:http://localhost:8848,然后进入服务列表页面,可以看到seata-tc-server的信息:

微服务集成seata
引入依赖
首先,我们需要在微服务中引入seata依赖:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
| <dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-seata</artifactId> <exclusions> <exclusion> <artifactId>seata-spring-boot-starter</artifactId> <groupId>io.seata</groupId> </exclusion> </exclusions> </dependency>
<dependency> <groupId>io.seata</groupId> <artifactId>seata-spring-boot-starter</artifactId> <version>${seata.version}</version> </dependency>
|
如果是AT模式
需创建undo_log
表,每个涉及到的业务库必须存在一张 undo_log
表
见:https://github.com/seata/seata/blob/master/script/client/at/db/mysql.sql
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
| CREATE TABLE IF NOT EXISTS `undo_log` ( `branch_id` BIGINT NOT NULL COMMENT 'branch transaction id', `xid` VARCHAR(128) NOT NULL COMMENT 'global transaction id', `context` VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization', `rollback_info` LONGBLOB NOT NULL COMMENT 'rollback info', `log_status` INT(11) NOT NULL COMMENT '0:normal status,1:defense status', `log_created` DATETIME(6) NOT NULL COMMENT 'create datetime', `log_modified` DATETIME(6) NOT NULL COMMENT 'modify datetime', UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`) ) ENGINE = InnoDB AUTO_INCREMENT = 1 DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';
ALTER TABLE `undo_log` ADD INDEX `ix_log_created` (`log_created`);
|
修改配置文件
需要修改application.yml文件,添加一些配置:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
| seata: data-source-proxy-mode: AT registry: type: nacos nacos: server-addr: 127.0.0.1:8848 namespace: "" group: DEFAULT_GROUP application: seata-tc-server cluster: SH tx-service-group: seata-demo service: vgroup-mapping: seata-demo: SH
|

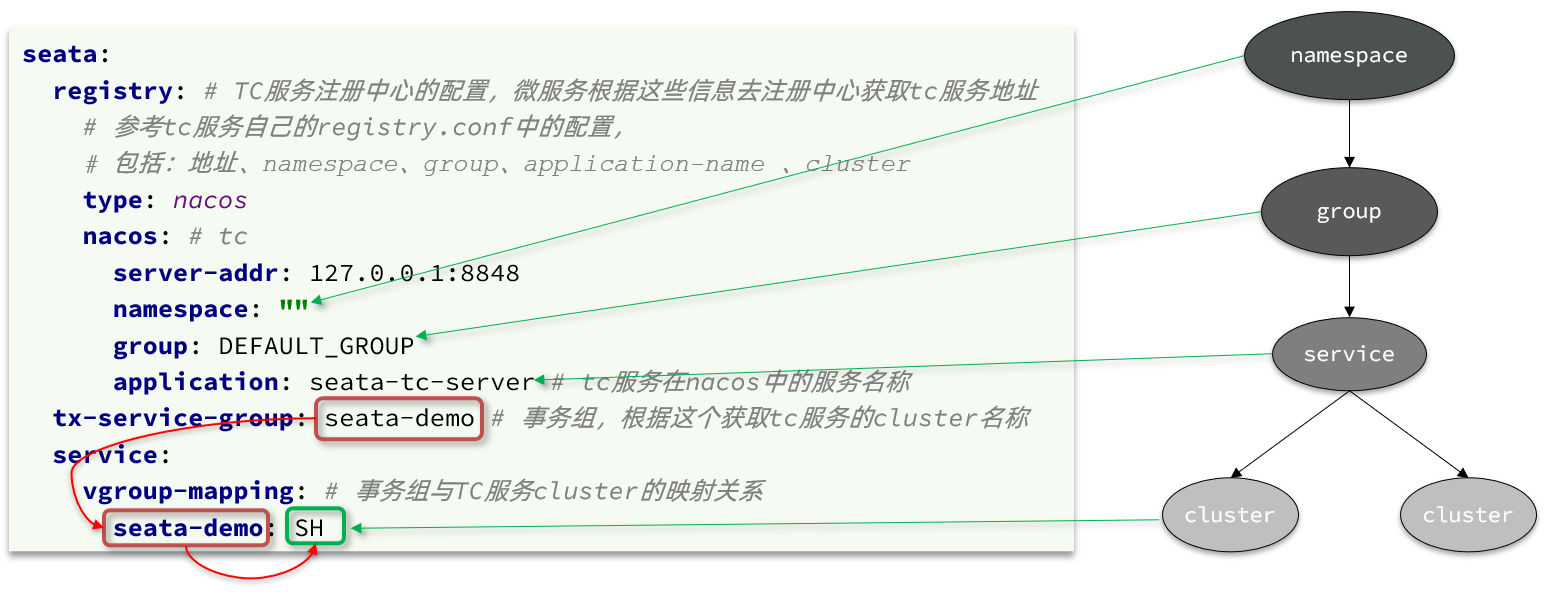

微服务如何根据这些配置寻找TC的地址呢?
我们知道注册到Nacos中的微服务,确定一个具体实例需要四个信息:
- namespace:命名空间
- group:分组
- application:服务名
- cluster:集群名
以上四个信息,在刚才的yaml文件中都能找到:

namespace为空,就是默认的public
结合起来,TC服务的信息就是:public@DEFAULT_GROUP@seata-tc-server@SH,这样就能确定TC服务集群了。然后就可以去Nacos拉取对应的实例信息了。
高可用
Seata的TC服务作为分布式事务核心,一定要保证集群的高可用性。
高可用架构模型
搭建TC服务集群非常简单,启动多个TC服务,注册到nacos即可。
但集群并不能确保100%安全,万一集群所在机房故障怎么办?所以如果要求较高,一般都会做异地多机房容灾。

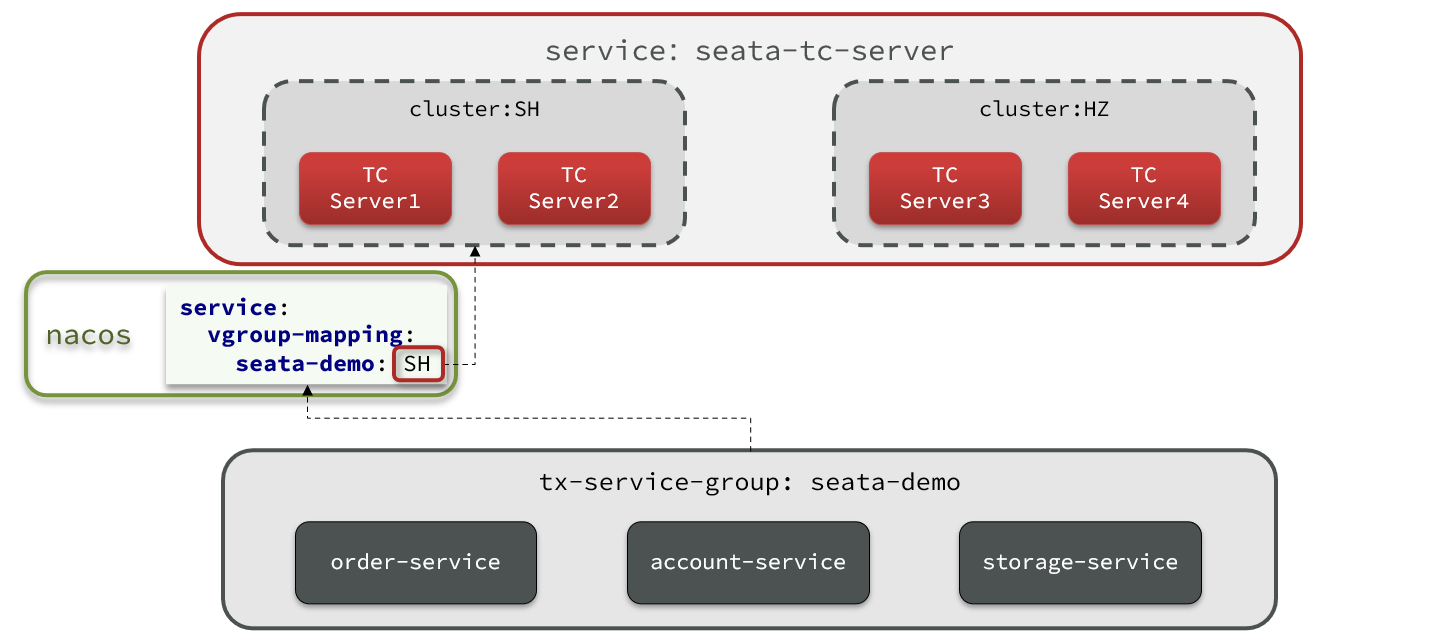

比如一个TC集群在上海,另一个TC集群在杭州:

微服务基于事务组(tx-service-group)与TC集群的映射关系,来查找当前应该使用哪个TC集群。当SH集群故障时,只需要将vgroup-mapping中的映射关系改成HZ。则所有微服务就会切换到HZ的TC集群了。
TC服务的高可用和异地容灾
模拟异地容灾的TC集群
计划启动两台seata的tc服务节点:
节点名称 | ip地址 | 端口号 | 集群名称 |
---|
seata | 127.0.0.1 | 8091 | SH |
seata2 | 127.0.0.1 | 8092 | HZ |
之前我们已经启动了一台seata服务,端口是8091,集群名为SH。
现在,将seata目录复制一份,起名为seata2
修改seata2/conf/registry.conf内容如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
| registry { type = "nacos"
nacos { application = "seata-tc-server" serverAddr = "127.0.0.1:8848" group = "DEFAULT_GROUP" namespace = "" cluster = "HZ" username = "nacos" password = "nacos" } }
config { type = "nacos" nacos { serverAddr = "127.0.0.1:8848" namespace = "" group = "SEATA_GROUP" username = "nacos" password = "nacos" dataId = "seataServer.properties" } }
|
进入seata2/bin目录,然后运行命令:
1
| seata-server.bat -p 8092
|

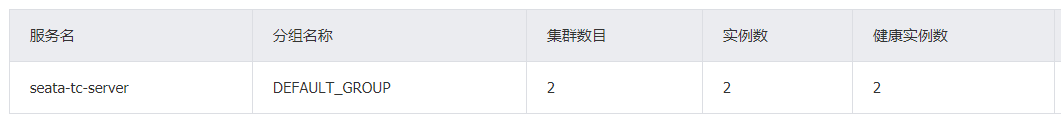

打开nacos控制台,查看服务列表:

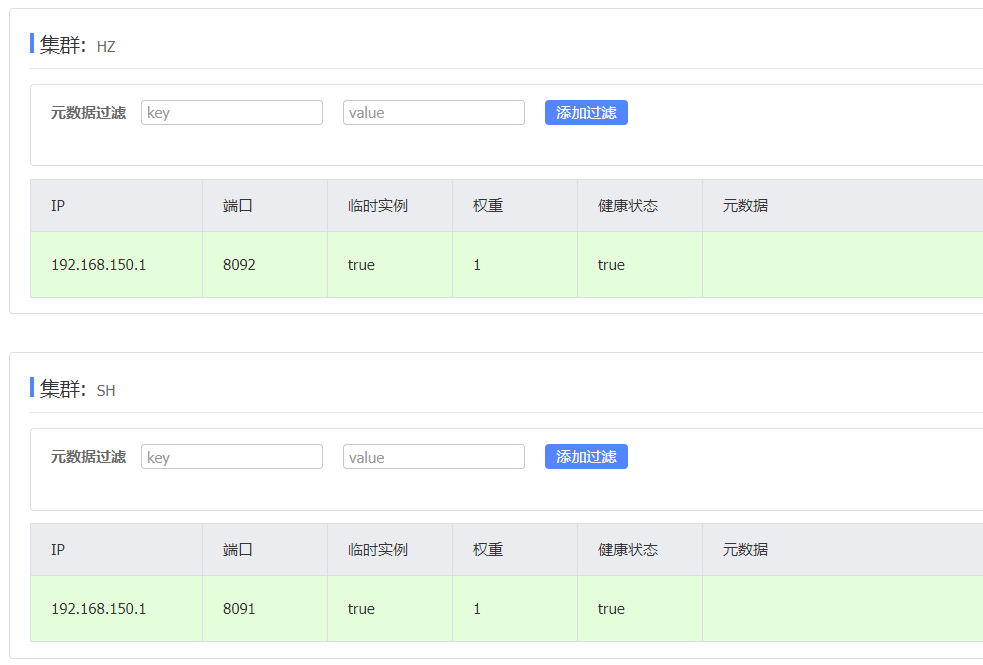

点进详情查看:

将事务组映射配置到nacos
接下来,我们需要将tx-service-group与cluster的映射关系都配置到nacos配置中心。

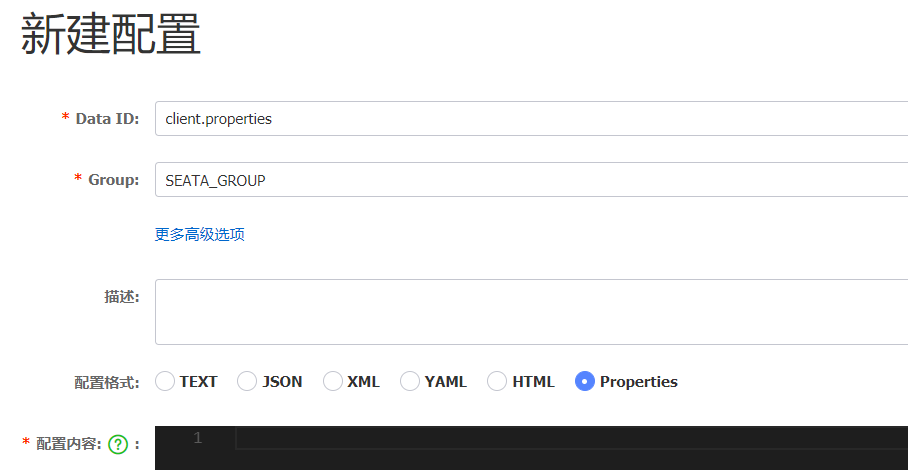

新建一个配置:

配置的内容如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
| service.vgroupMapping.seata-demo=SH
service.enableDegrade=false service.disableGlobalTransaction=false
transport.type=TCP transport.server=NIO transport.heartbeat=true transport.enableClientBatchSendRequest=false transport.threadFactory.bossThreadPrefix=NettyBoss transport.threadFactory.workerThreadPrefix=NettyServerNIOWorker transport.threadFactory.serverExecutorThreadPrefix=NettyServerBizHandler transport.threadFactory.shareBossWorker=false transport.threadFactory.clientSelectorThreadPrefix=NettyClientSelector transport.threadFactory.clientSelectorThreadSize=1 transport.threadFactory.clientWorkerThreadPrefix=NettyClientWorkerThread transport.threadFactory.bossThreadSize=1 transport.threadFactory.workerThreadSize=default transport.shutdown.wait=3
client.rm.asyncCommitBufferLimit=10000 client.rm.lock.retryInterval=10 client.rm.lock.retryTimes=30 client.rm.lock.retryPolicyBranchRollbackOnConflict=true client.rm.reportRetryCount=5 client.rm.tableMetaCheckEnable=false client.rm.tableMetaCheckerInterval=60000 client.rm.sqlParserType=druid client.rm.reportSuccessEnable=false client.rm.sagaBranchRegisterEnable=false
client.tm.commitRetryCount=5 client.tm.rollbackRetryCount=5 client.tm.defaultGlobalTransactionTimeout=60000 client.tm.degradeCheck=false client.tm.degradeCheckAllowTimes=10 client.tm.degradeCheckPeriod=2000
client.undo.dataValidation=true client.undo.logSerialization=jackson client.undo.onlyCareUpdateColumns=true client.undo.logTable=undo_log client.undo.compress.enable=true client.undo.compress.type=zip client.undo.compress.threshold=64k client.log.exceptionRate=100
|
微服务读取nacos配置
接下来,需要修改每一个微服务的application.yml文件,让微服务读取nacos中的client.properties文件:
1 2 3 4 5 6 7 8 9 10
| seata: tx-service-group: seata-demo config: type: nacos nacos: server-addr: 127.0.0.1:8848 username: nacos password: nacos group: SEATA_GROUP data-id: client.properties
|
重启微服务,现在微服务到底是连接tc的SH集群,还是tc的HZ集群,都统一由nacos的client.properties来决定了。
