前言

Jaeger 是一个开源的端到端的分布式跟踪系统， 允许用户在复杂的分布式系统中监控和排查故障。

利用Rancher的安装方式

安装cert-manager

参考文档：

jaeger requires：https://www.jaegertracing.io/docs/1.49/operator/#prerequisite

cmctl（the tool which is to manage and verify cert-manager） install：https://cert-manager.io/v1.6-docs/usage/cmctl/#installation

cert-manager verify：https://cert-manager.io/v1.6-docs/installation/verify/

安装cert-manager：https://cert-manager.io/v1.6-docs/installation/kubectl/

默认静态安装cert-manager：https://cert-manager.io/v1.6-docs/installation/#default-static-install

  • 安装最新版1.6.3
sh
1
kubectl apply -f https://github.com/cert-manager/cert-manager/releases/download/v1.6.3/cert-manager.yaml
  • quay.io国内速度较慢，可手动更换yaml文件中的默认镜像源
plaintext
1
quay.io -> quay.mirrors.ustc.edu.cn
  • 验证，这里使用cmctl
sh
1
cd /usr/local/bin && curl -L -o cmctl.tar.gz https://github.com/cert-manager/cert-manager/releases/download/v1.13.0/cmctl-linux-amd64.tar.gz && tar xzf cmctl-linux-amd64.tar.gz && chmod +x cmctl
sh
1
2
3
# cmctl check api

The cert-manager API is ready

Rancher -> Apps

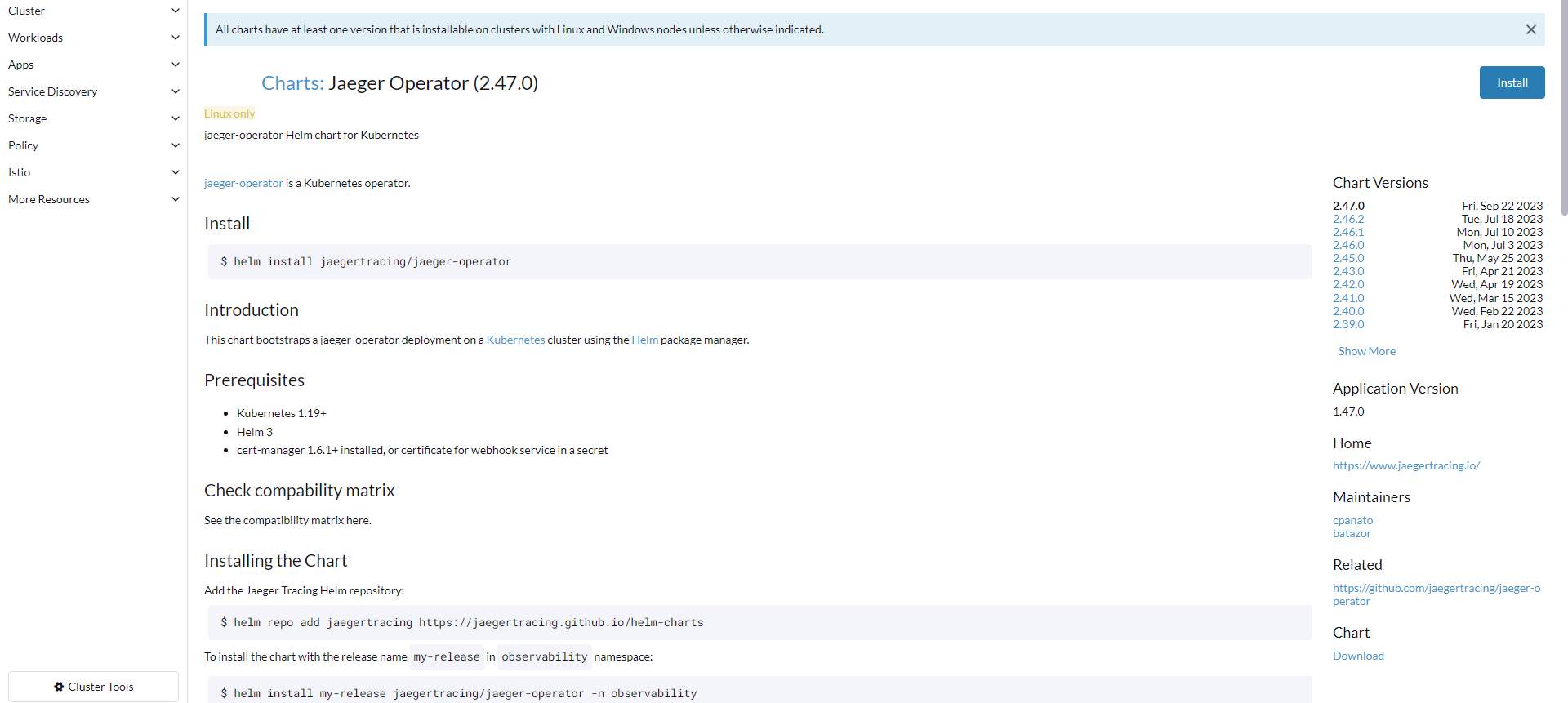

Rancher -> Apps中可找到jaeger operator的install button，最好是安装在 observability namespace下。

默认安装方式，数据存储在内存中。可按文档下方修改为es或其他方式存储。

在较新版本中，jaeger要求集群先安装cert-manager，否则可能报错

properties
1
2
3
4
5
helm install --namespace=observability --timeout=10m0s --values=/home/shell/helm/values-jaeger-operator-2.46.2.yaml --version=2.46.2 --wait=true jaeger-operator /home/shell/helm/jaeger-operator-2.46.2.tgz
2023-09-22T15:15:47.650969451+08:00 creating 1 resource(s)
Error: INSTALLATION FAILED: unable to build kubernetes objects from release manifest: [resource mapping not found for name: "jaeger-operator-service-cert" namespace: "observability" from "": no matches for kind "Certificate" in version "cert-manager.io/v1"
ensure CRDs are installed first, resource mapping not found for name: "selfsigned-issuer" namespace: "observability" from "": no matches for kind "Issuer" in version "cert-manager.io/v1"
2023-09-22T15:15:48.112055095+08:00 ensure CRDs are installed first]

检查安装成功与否

sh
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# kubectl get svc,pod,ingress -n observability

NAME                                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                              AGE
service/jaeger-operator-metrics           ClusterIP   10.43.51.191    <none>        8383/TCP                                                             4h6m
service/jaeger-operator-webhook-service   ClusterIP   10.43.213.138   <none>        443/TCP                                                              4h6m
service/simplest-agent                    ClusterIP   None            <none>        5775/UDP,5778/TCP,6831/UDP,6832/UDP,14271/TCP                        4h5m
service/simplest-collector                ClusterIP   10.43.147.4     <none>        9411/TCP,14250/TCP,14267/TCP,14268/TCP,14269/TCP,4317/TCP,4318/TCP   4h5m
service/simplest-collector-headless       ClusterIP   None            <none>        9411/TCP,14250/TCP,14267/TCP,14268/TCP,14269/TCP,4317/TCP,4318/TCP   4h5m
service/simplest-query                    ClusterIP   10.43.22.27     <none>        16686/TCP,16685/TCP,16687/TCP                                        4h5m

NAME                                   READY   STATUS    RESTARTS   AGE
pod/jaeger-operator-5c4fdd77c6-gpkvc   1/1     Running   0          4h6m
pod/simplest-7688c4cf5d-sgj8d          1/1     Running   0          4h5m

NAME                                       CLASS    HOSTS   ADDRESS   PORTS   AGE
ingress.networking.k8s.io/simplest-query   <none>   *                 80      4h5m

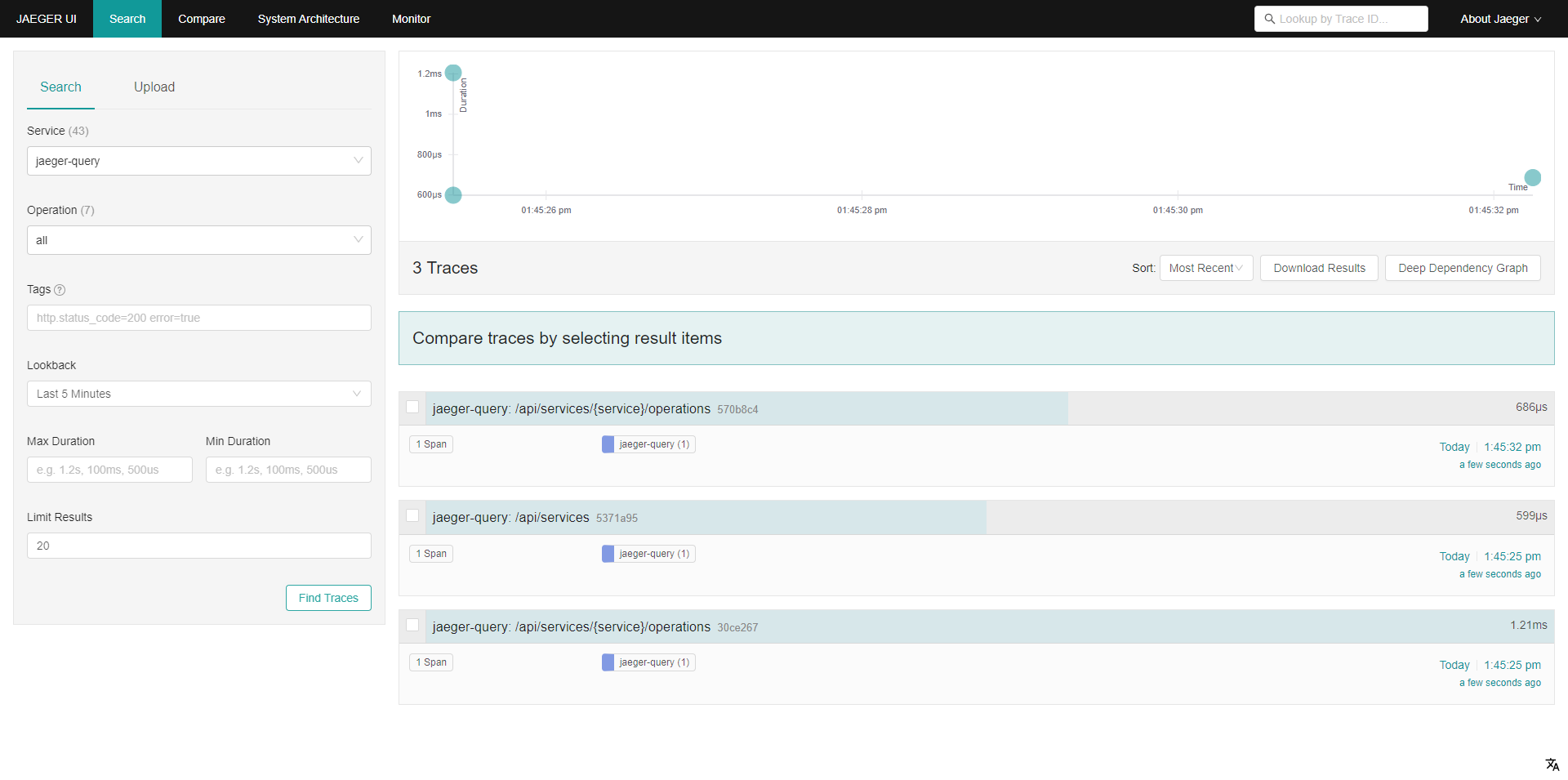

安装好后，会默认创建一个指向80端口的ingress，这个是jaeger ui的端口，访问ip:80即可访问到此ui，如下

Istio配套的安装方式

istio的安装包里是带有jaeger部署方式的，但是他提供的部署方式是all-in-one，即数据存储是内存，这对于生产环境来说是不合适的，因此，我们可以根据官方的

生产环境的部署方式进行部署，这个在istio的官方文档里也有说明

参考：

https://blog.csdn.net/Mrheiiow/article/details/131109127

https://istio.io/latest/zh/docs/ops/integrations/jaeger/#installation

根据官方文档，先安装cert-manager

参考上文

部署jaeger-operator

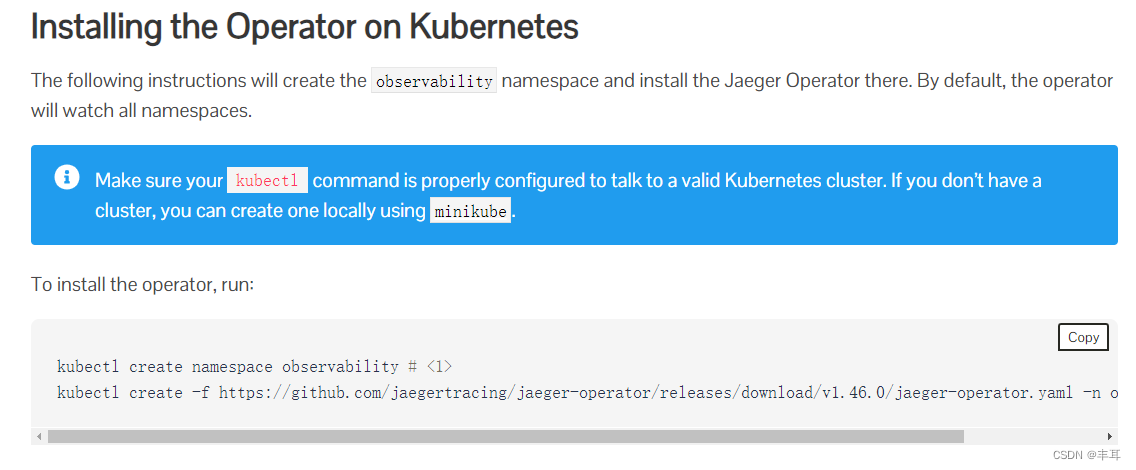

根据官方文档操作

sh
1
2
3
4
5
6
7
kubectl create ns observability
# 这里默认的镜像源可先替换为国内镜像源，再进行部署
kubectl create -f https://github.com/jaegertracing/jaeger-operator/releases/download/v1.45.0/jaeger-operator.yaml -n observability
kubectl get deployment jaeger-operator -n observability

NAME              DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
jaeger-operator   1         1         1            1           48s

部署jaeger

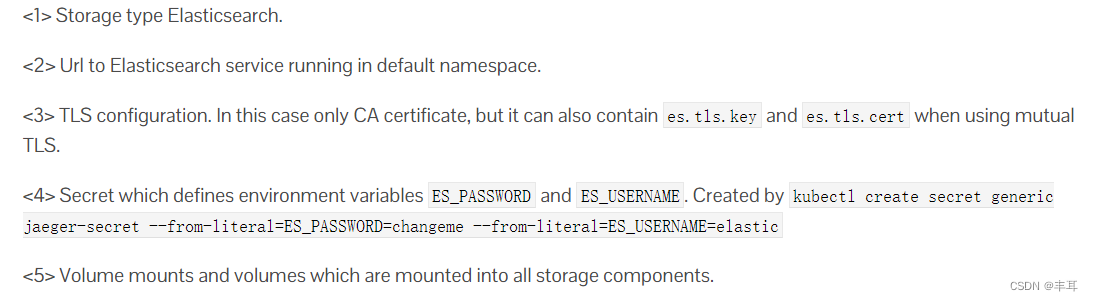

以下示例使用的存储是外部的ES，同时参照官方的配置，使用Elasticsearch rollover的配置方式，然后外部ES是有账号密码的，所以可以使用Secrets Support配

置账号密码，secrets的具体配置方式可以参见External Elasticsearch的第四条说明kubectl create secret generic jaeger-secret --from-

literal=ES_PASSWORD=changeme --from-literal=ES_USERNAME=elastic

bash
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
#创建elasticsearch的用户密码secrets
$ kubectl create secret generic jaeger-secret --from-literal=ES_PASSWORD=changeme --from-literal=ES_USERNAME=elastic
$ kubectl get secrets -n observability

NAME                           TYPE                                  DATA   AGE
default-token-fc756            kubernetes.io/service-account-token   3      23h
jaeger-operator-service-cert   kubernetes.io/tls                     3      23h
jaeger-operator-token-dmrzc    kubernetes.io/service-account-token   3      20h
jaeger-secret                  Opaque                                2      22h
jaeger-token-n5xfx             kubernetes.io/service-account-token   3      20h

##jaeger部署文件
$ cat jaeger.yaml

apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
  name: jaeger
  namespace: observability
spec:
  strategy: production
  collector:
    maxReplicas: 2
    resources:
      limits:
        cpu: 100m
        memory: 128Mi
  storage:
    type: elasticsearch
    options:
      es:
        server-urls: http://192.168.8.105:9200
        use-aliases: true
    esRollover:
      conditions: "{\"max_age\": \"2d\"}"
      readTTL: 168h
      schedule: "55 23 * * *"
    secretName: jaeger-secret
  query:
    serviceType: NodePort

$ kubectl apply -f jaeger.yaml
$ kubectl get svc,pod -n observability

NAME                                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                    AGE
service/jaeger-collector                  ClusterIP   10.233.19.93    <none>        9411/TCP,14250/TCP,14267/TCP,14268/TCP,4317/TCP,4318/TCP   20h
service/jaeger-collector-headless         ClusterIP   None            <none>        9411/TCP,14250/TCP,14267/TCP,14268/TCP,4317/TCP,4318/TCP   20h
service/jaeger-operator-metrics           ClusterIP   10.233.29.204   <none>        8443/TCP                                                   20h
service/jaeger-operator-webhook-service   ClusterIP   10.233.28.228   <none>        443/TCP                                                    20h
service/jaeger-query                      NodePort    10.233.23.105   <none>        16686:32003/TCP,16685:32004/TCP                            20h

NAME                                           READY   STATUS      RESTARTS   AGE
pod/jaeger-collector-c498bfb45-khtrq           1/1     Running     0          20h
pod/jaeger-es-index-cleaner-28102555-t4v77     0/1     Completed   0          14h
pod/jaeger-es-lookback-28102555-d98x8          0/1     Completed   0          14h
pod/jaeger-es-rollover-28102555-2rxlw          0/1     Completed   0          14h
pod/jaeger-es-rollover-create-mapping-k4x5r    0/1     Completed   0          20h
pod/jaeger-operator-58d97648c5-gr2kx           2/2     Running     0          20h
pod/jaeger-query-79754974c7-7gnk9              2/2     Running     0          20h
pod/jaeger-spark-dependencies-28102555-dbnxt   0/1     Completed   0          14h

对接istio

到此为止，基本的部署已经完成了，已经可以使用jaeger-query提供的WEB-UI，但是此时却并没有istio相关的tracing信息，需要在istio的配置中定义jaeger-collector的地址，官方给出的方式是在安装（更新）istio的时候定义参数：https://istio.io/latest/zh/docs/ops/integrations/jaeger/#option-2-customizable-install

其实还有一个方法，通过修改configmap来实现：

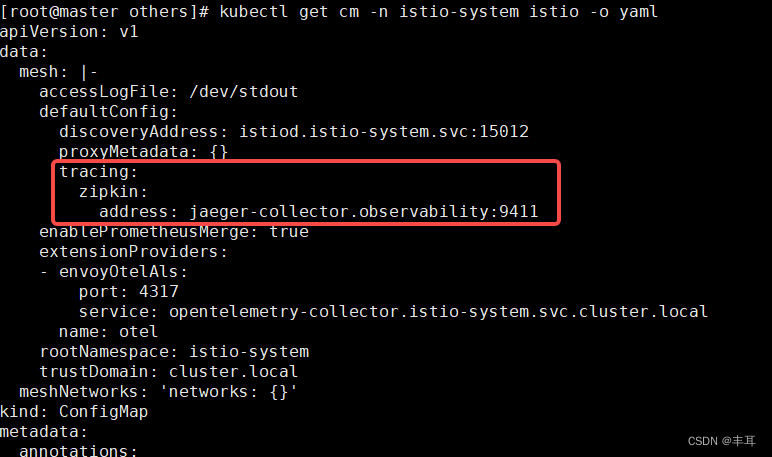

istiod有一个cm，名字就叫istio,我们只需要在istio中添加或者修改即可

修改完了，并不代表已经能正常使用了，此时需要重启istiod，然后会发现，先前部署的服务的tracing信息还是无法通过jaeger看到，此时需要重

启被istio注入的服务，然后就能看到tracing信息了

对接kiali

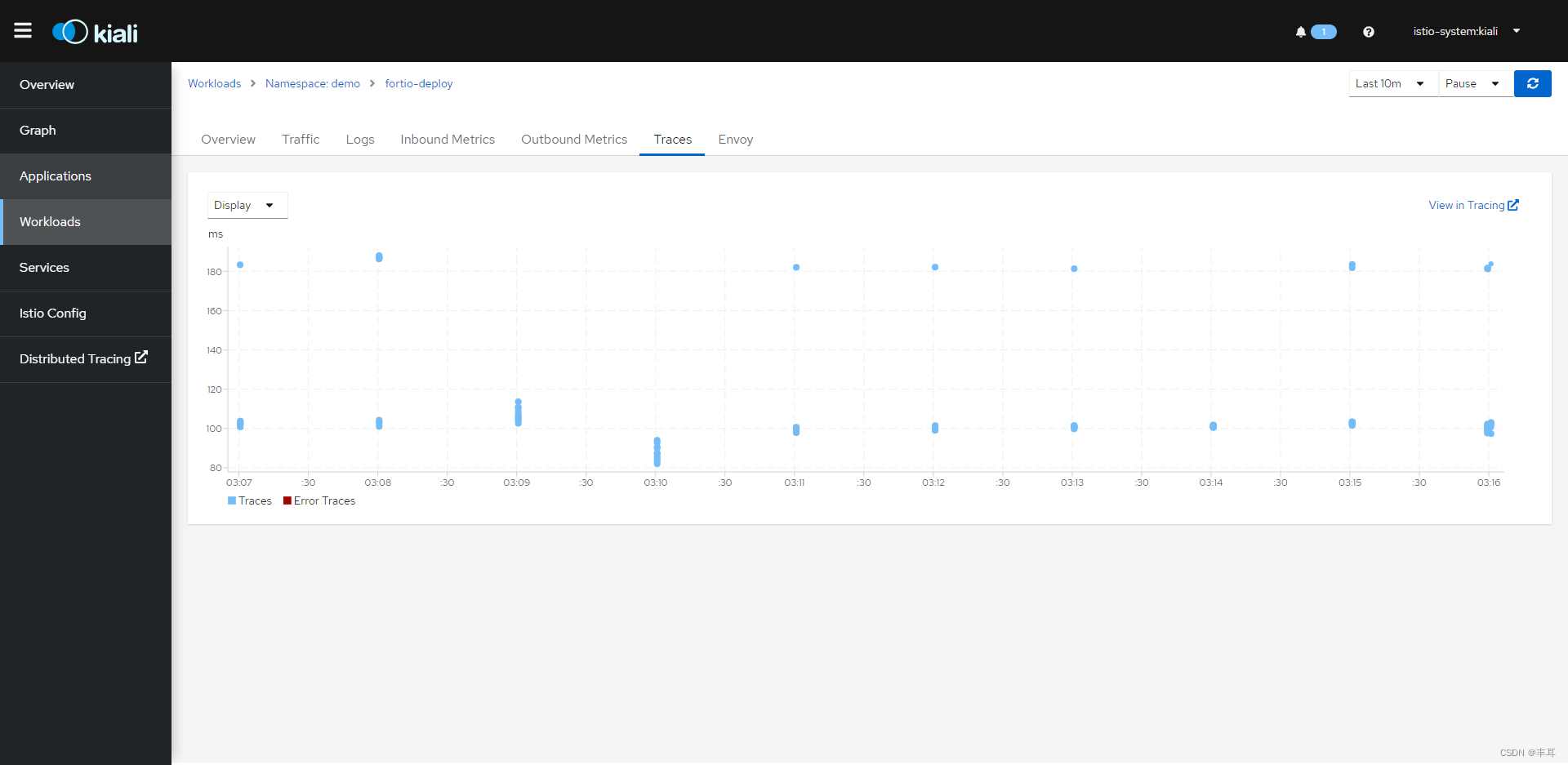

kiali的好几个菜单都能查看traces，而数据来源就是jaeger，如果我们使用istio自带的jaeger，那么不用任何配置，直接就能看

但现在我们是自己部署的jaejer，就跟istio自带的安装方式有一定的差异，所以我们需要配置一下，具体的方式也很简单，就是修改kiali的configmap

sh
1
kubectl edit cm -n istio-system kiali

然后找到external_services，在下面添加如下内容

yaml
1
2
3
4
5
tracing:
  # url就相当于你外部访问jaeger的webUI的地址，其作用就是可以让你在kiali直达jaeger
  url: http://192.168.8.104:32003
  # in_cluster_url就是在kiali展示traces
  in_cluster_url: http://jaeger-query.observability:16685/jaeger
